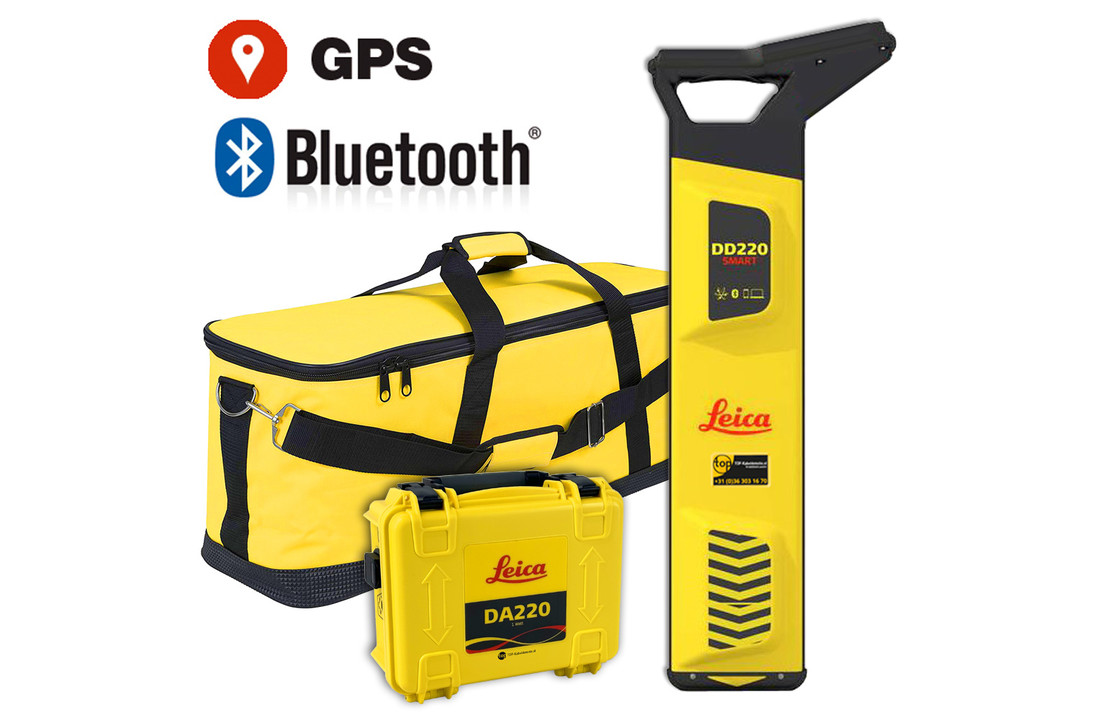

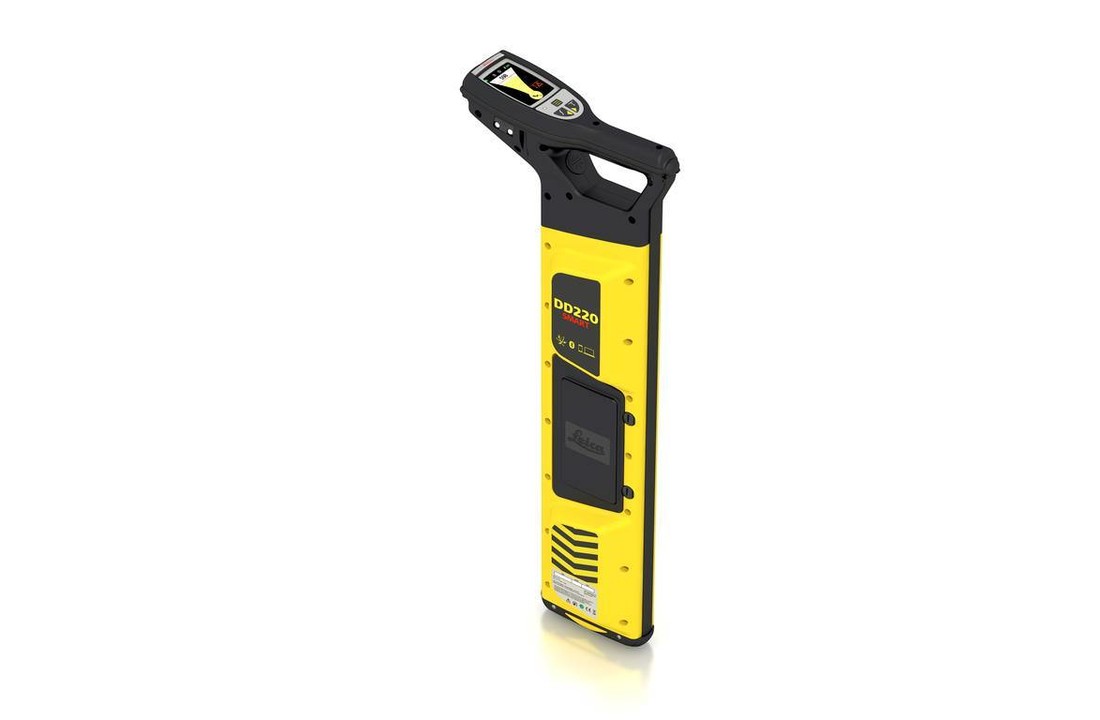

Leica DD220 GPS kabeldetectie set

Automodus
Lokaliseert automatisch stroom- en zendsignalen, wat de aanwezigheid van leidingen bij een eerste veldbezoek bevestigd en leiding zoeken veilig maakt. Dit is dus een combinatie van Powermodus en radio modus.
Radiomodus
Traceert signalen (radio frequentie) van ver weg gelegen radio zenders/transmitters die de grond indringen en die verspreid worden door ondergrondse leidingen, ideaal voor het opsporen van telefoonkabels en gelijksoortige geleidende kabels. De detector zal signalen oppikken tussen de 15 Khz en 60 Khz
Stroom Modus (Standaard mode)(Power mode)
Lokaliseert stroomsignalen uitgezonden door kabels met stroomafname. Kabels waar stroom op staat genereren een magnetisch veld om de kabel. Dit magnetisch veld kan gedetecteerd worden met deze detector. In deze modus kan men de kabels lokaliseren en ontwijken.
Signaal generator Modus met DD220

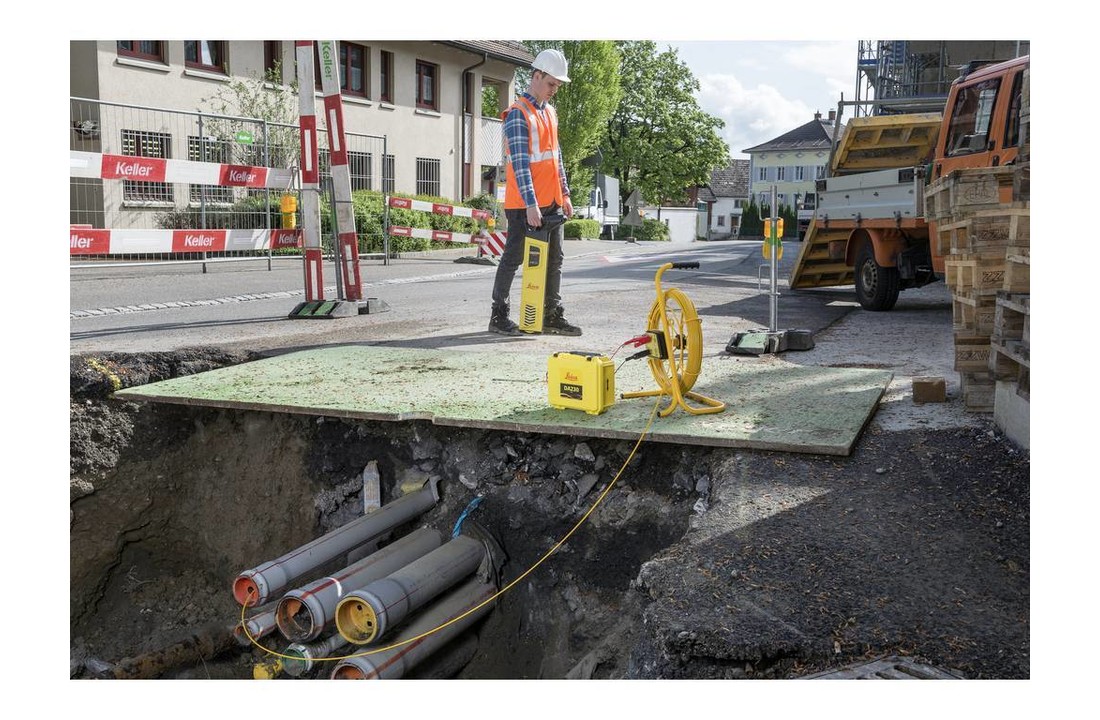

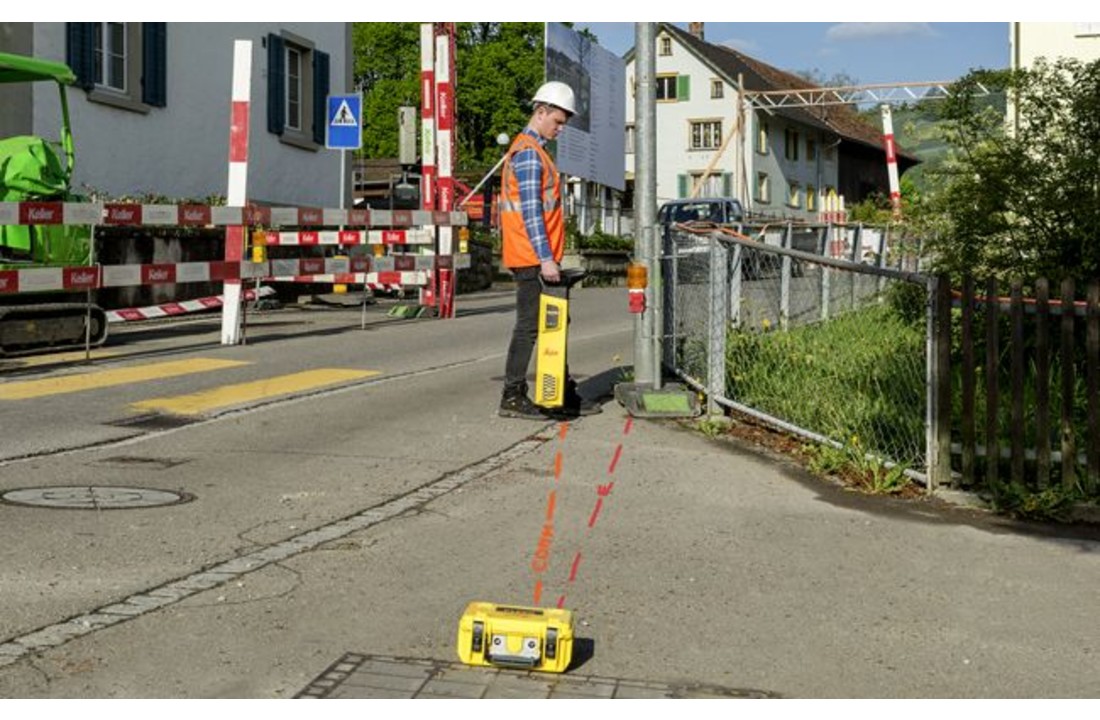

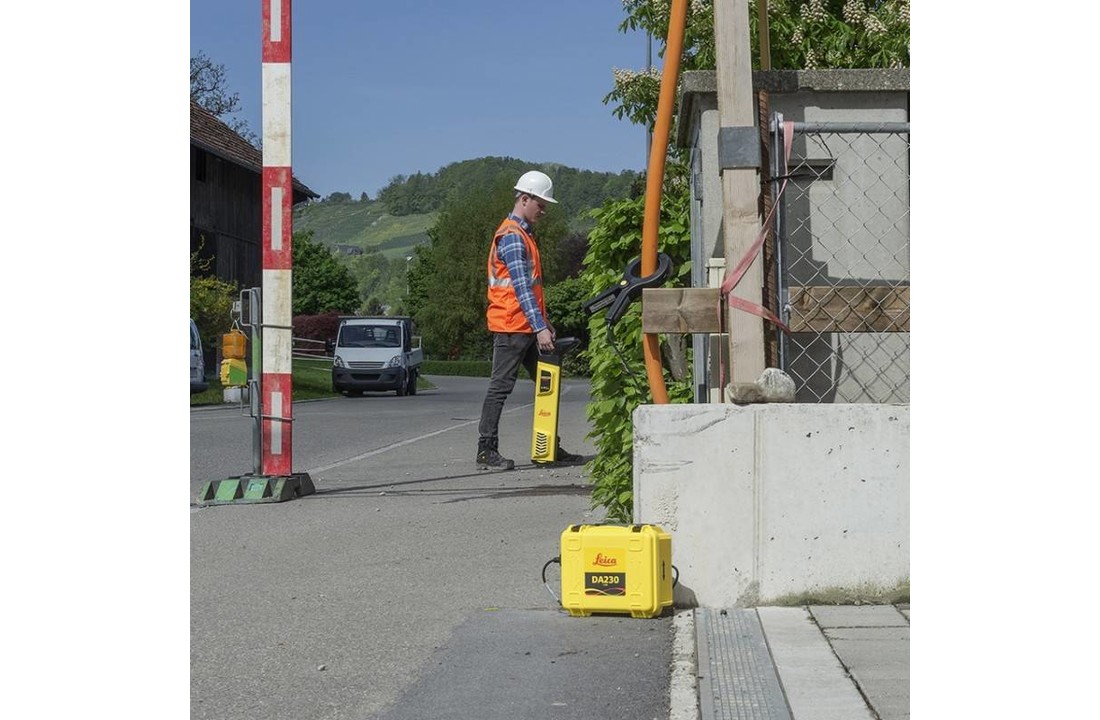

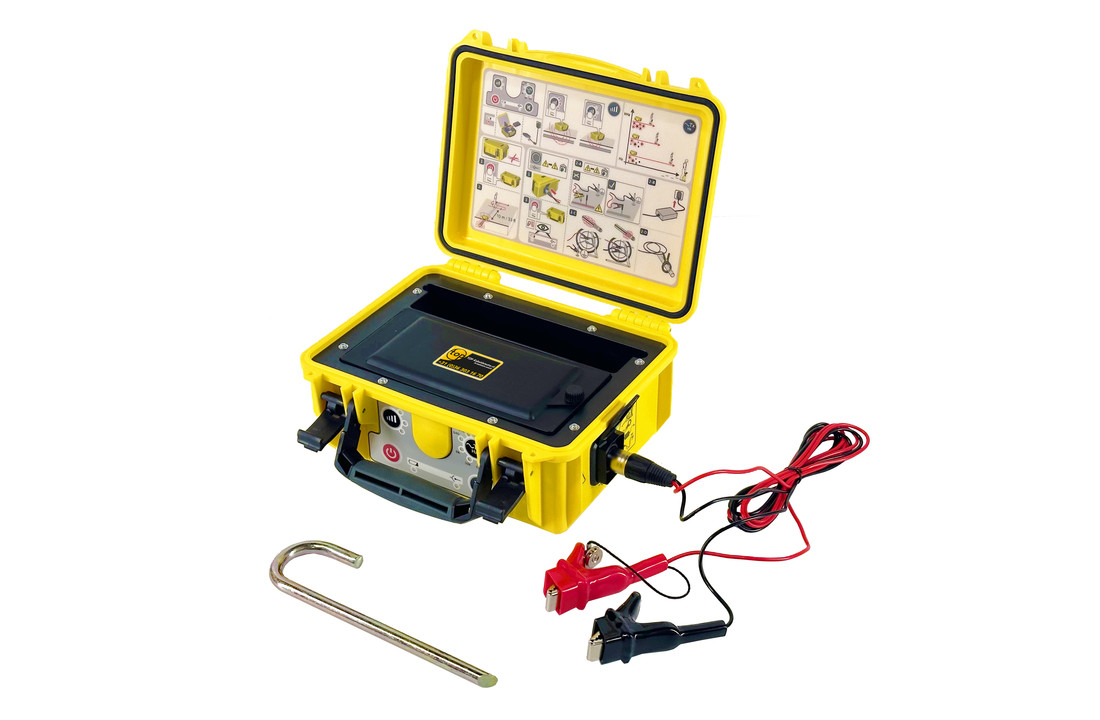

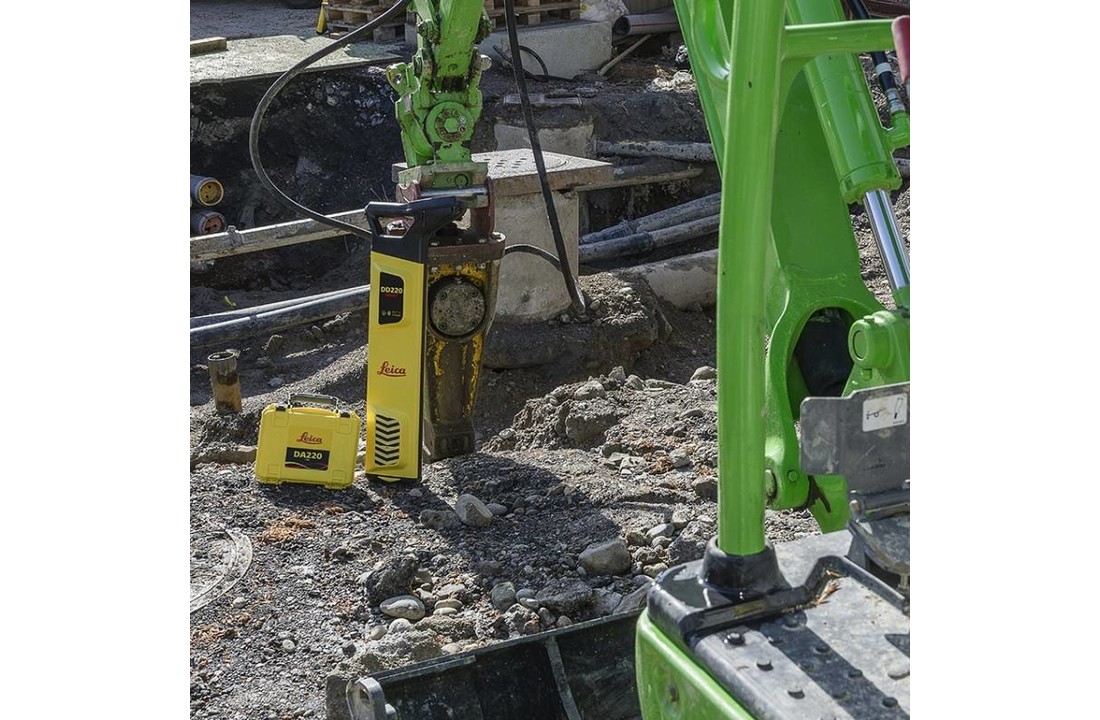

(131 kHz, 33kHz of 8kHz) De Leica DD220 met de DA220 signaalgenerator. De Leica DA220 signaalgenerator dient boven een kabel gepositioneerd te worden. De generator zend een signaal van 131, 33 of 8 kHz de grond in. Hierdoor ontstaat een magnetisch veld wat op de kabel onder de generator (onder de grond) overgebracht wordt. Dit magnetische veld kan gedetecteerd worden door de kabeldetector. Dit is ideaal voor; stroomvoerende kabels, kabels waar geen signaal op staat en gas of waterleidingen die gemaakt zijn van een geleidend metaal. De DA220 signaalgenerator is in 4 vermogensstanden in te stellen van zwak tot sterk. Ook is de signaalgenerator goed beschermd met een IP waarden van IP67 waardoor deze met gemak tegen regen en modder kan. De signaalgenerator is voorzien van een Li-ion accu. Lees meer over de Leica DA220...
Diepte indicatie modus
Deze Leica DD220 beschikt over een diepte aflezing (diepte-indicatie) die alleen mogelijk is in combinatie met een DA220 of DA230 signaalgenerator. Met de signaalgenerator kunnen tot een maximale diepte van 3 meter kabels en leidingen gedetecteerd worden. Deze diepte meting is uiterst nauwkeurig en heeft een maximale afwijking van een paar procent.
Door de ingebouwde GPS module houdt de Leica DD220 automatisch elke locatie bij van elke meting. Deze data is dan weer uit te lezen met de Leica DX Shield software die gratis te downloaden is van de website van Leica. Met deze software is teven te zien waar de kabeldetector gebruikt is en welke meetwaarden gemeten zijn. Via een kaart van Google Earth zijn de meetpunten te zien.

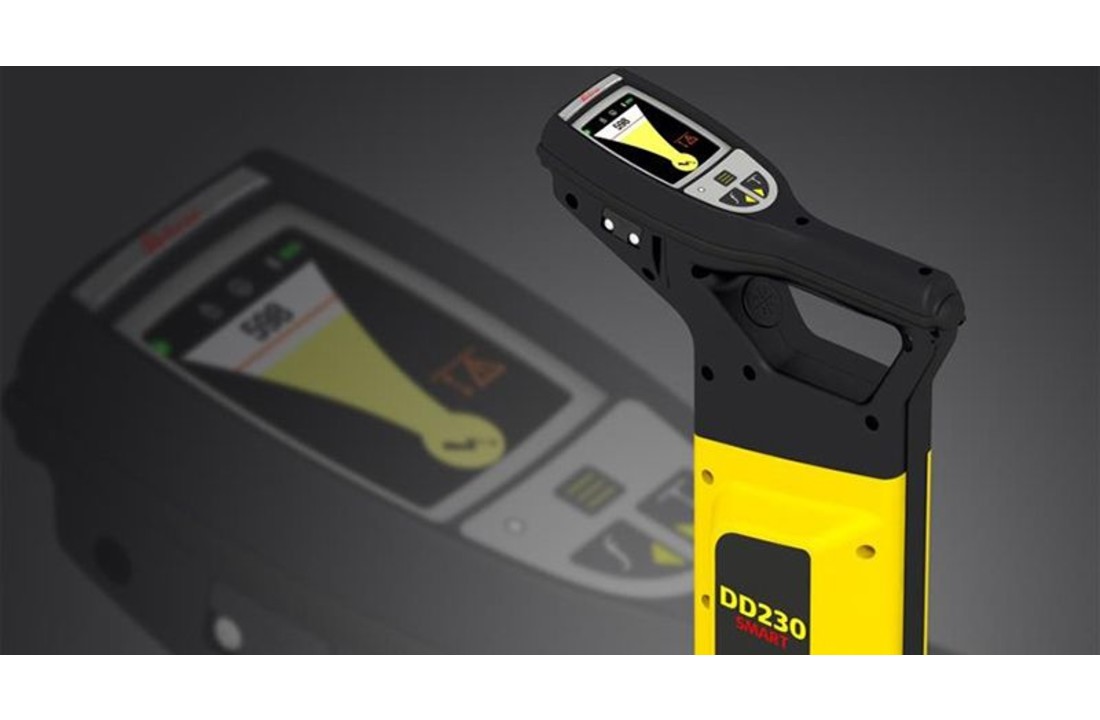

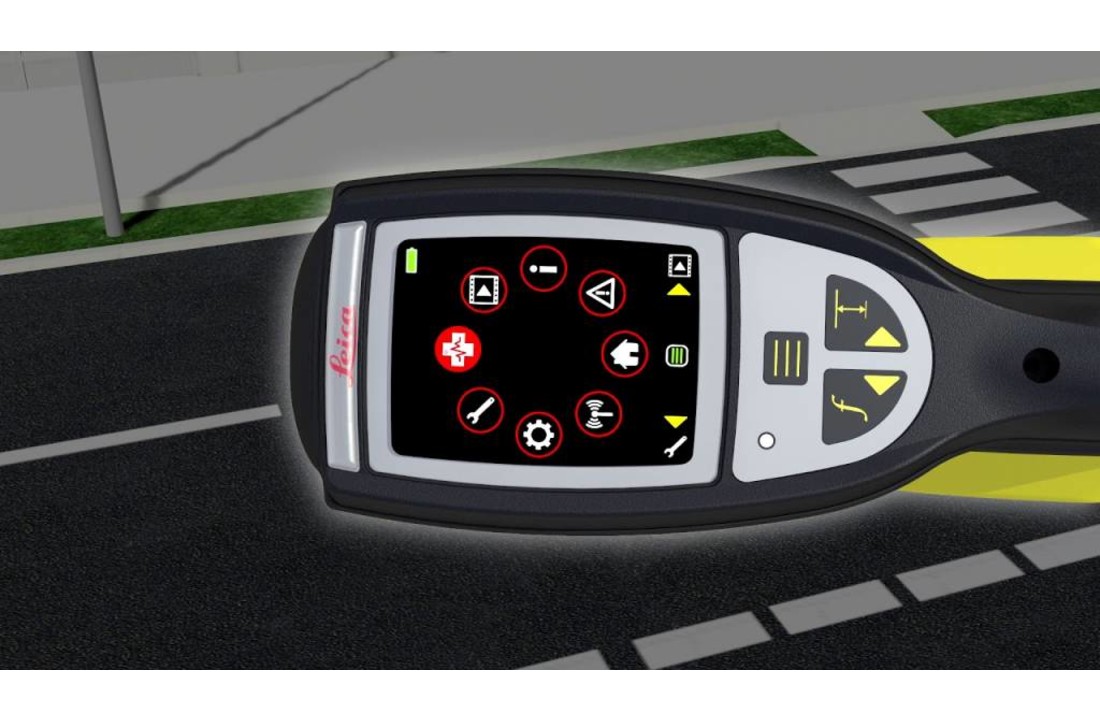

Door de continue ontwikkeling vanuit Leica is deze DD220 kabeldetector ontstaan. Door het grotere LCD display kunnen nu instructie video's getoond worden. Meerdere functie worden door middel van duidelijk video's uitgelegd. Op deze manier zijn uitgebreide trainingen niet meer noodzakelijk. Wanneer er vragen ontstaan over een toepassing kan de instructievideo getoond worden. Het gebruiksgemak van deze kabeldetectoren is daarom enorm. Bekijk hieronder een aantal van de instructie video's.
De DD220 is een kabeldetector die via Bluetooth® naadloos communiceert met mobiele apparaten op basis van Apple (IOS) en Android. Met de verbeterde mobiele flexibiliteit werkt de DD220 kabeldetector samen met 94% van de mobiele apparaten, dus minder gebruiksbeperkingen en betere benutting van de beschikbare apparaten.

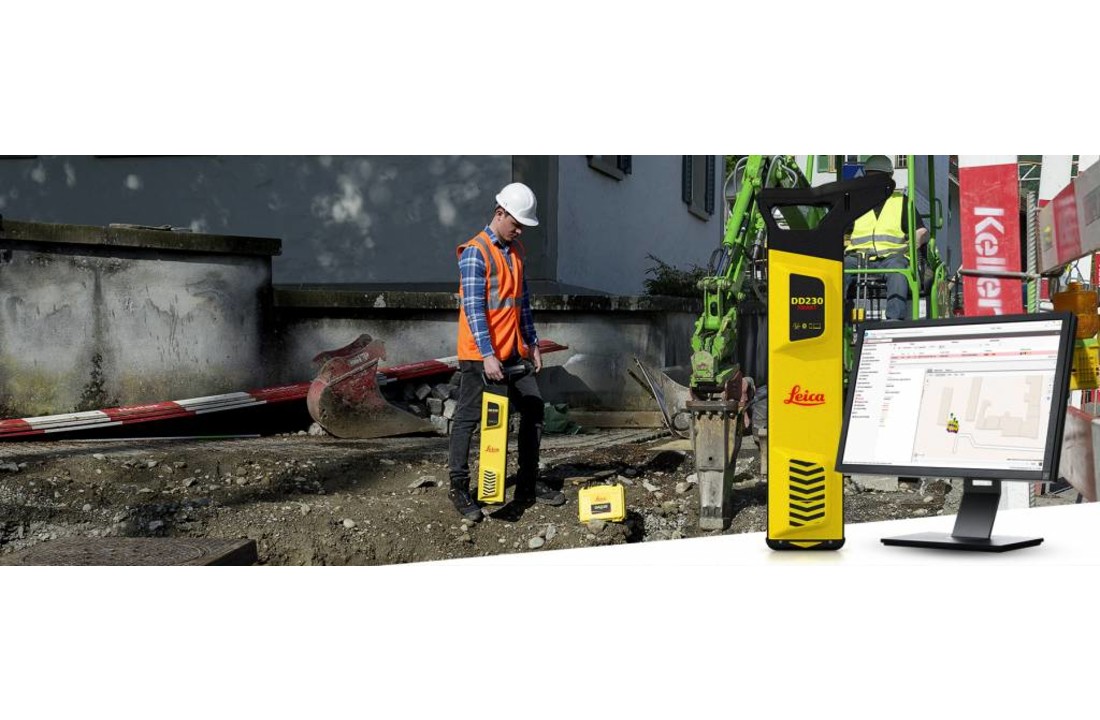

Leica DX Shield is een beheer- en volgsysteem voor het analyseren van gegevens van kabelzoekers. Kabelzoekers worden gebruikt voor het vinden van ondergrondse leidingen; met de gegevens kunnen instrumenten GPS-coördinaten opslaan samen met de eerder verzamelde gegevens van het instrument. Leica DX Shield helpt beheerders van fabrieksterreinen, machineparken en bouwlocaties om de gegevens van één of meerdere kabelzoekers te beoordelen en te analyseren. De software geeft een "overzicht" van hoe de meting is uitgevoerd en of deze via de beste aanpak is uitgevoerd. De posities van de kabeldetector kunnen in kaart worden gebracht en gepresenteerd worden via Google Earth, met een markering van het pad van de meting. Deze software is gratis te downloaden.
Kenmerken | Leica DD220 |
Frequentie/Modus | Stroommodus 50 Hz |
Radiomodus 15 kHz tot 60 kHz | |
Generatormodus 8 kHz, 33kHz, 131kHz | |
Automodus= Stroom + Radiomodus | |
Diepte | Stroom: 0,1 tot 3m |
Radio: 0,1 tot 2m | |
Generator: 0,1 tot 5m | |
Sonde: 0,1 tot 7m | |
Diepte indicatie | Generatormodus: 0,1 tot 5 m |
Sondemodus: 0,1 tot 7 m | |
Bescherming | IP66 |
Bluetooth® | Ja |
GPS | Ja |
Accu's | Li-Ion accu |
Werktijd batterijen | 15 uur |
Gewicht | 2,7 kg (incl. Accu) |
Copatibiliteit | CSV bestanden |
Geheugen | 8 GB geheugen |
Capaciteit | 80 uur data |
