    Productomschrijving

    Leica DD130 Kabeldetectie set met diepte-indicatie en extra frequenties

    De Leica DD130 kabeldetectie set is het nieuwste model. Met deze uitgebreidere versie kan in combinatie met de signaalgenerator zowel meer frequentie geproduceerd als gedetecteerd worden. Deze frequenties maken het mogelijk om het signaal op enkel één kabel de centreren of om grotere afstanden te overbruggen.

    Deze DD130 kabeldetectie set is een eenvoudige oplossing voor het lokaliseren van ondergrondse leidingen. Daarbij is maximale aandacht voor de veiligheid van de gebruiker tijdens graafwerkzaamheden met specifieke extra functies.

    Het zoekapparaat is ontwikkeld om menselijke fouten tijdens het detecteren te reduceren met de automatische bedieningselementen en de auto-modus. Door het nauwkeurige en veilige detecteren worden beschadigingen aan ondergrondse leidingen tijdens de graafwerkzaamheden voorkomen. Nu geleverd als set met:

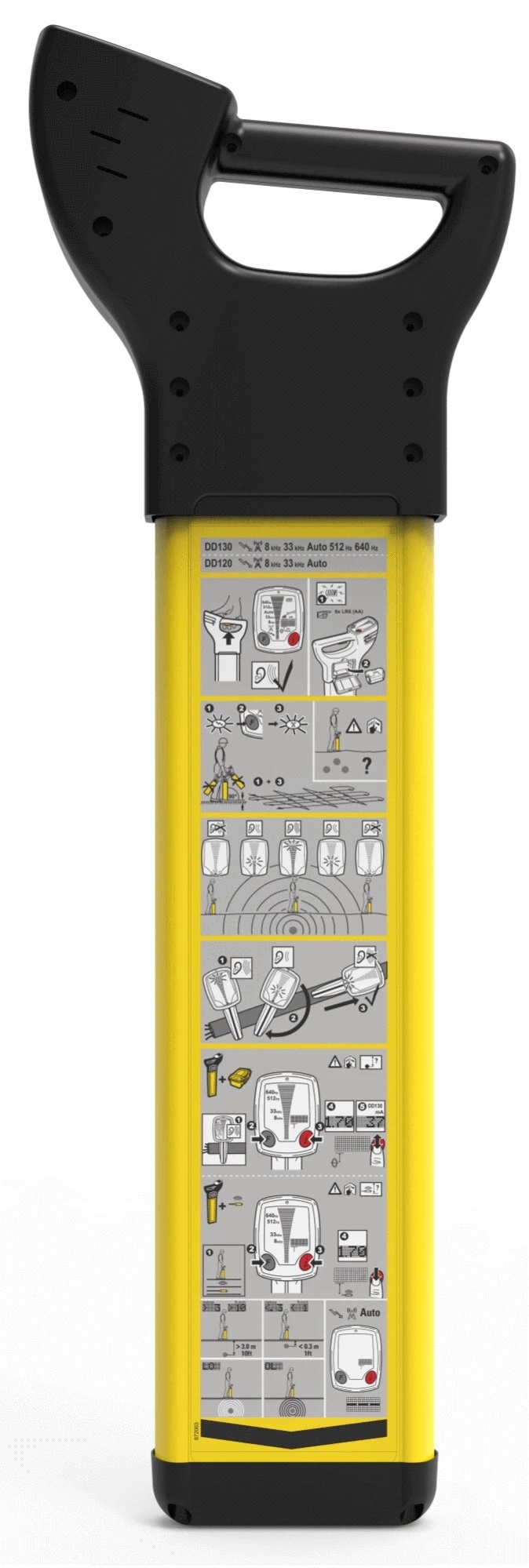

    - Leica DD130 kabeldetector
    - Leica DA230 signaalgenerator

    Diepte-indicatie met DD130 en DA230 kabeldetectie set

    Deze Leica DD130 kabeldetectie set beschikt over een diepte aflezing (diepte-indicatie) die alleen mogelijk is in combinatie met een bijbehorende signaalgenerator. Hiermee kunnen leidingen en kabels tot een maximale diepte van 3 meter gedetecteerd worden. Deze diepte-indicatie is uiterst nauwkeurig en heeft een maximale afwijking van een paar procent.

    Uitgebreid met extre frequenties (131 kHz, 33kHz, 8kHz, 640Hz of 512Hz)

    In de signaalgenerator modus kan de detector een signaal ontvangen. Hierdoor kan tevens een diepte-indicatie gegeven worden. De Leica DD120 kabeldetectie set is de uitgebreide variant. De generator uit deze set kan in twee extra frequentie gezet worden. Hierdoor produceert deze een signaal van 640Hz of 512Hz, wat met de voorganger niet mogelijk was. Deze signalen zijn geschikt om kabels en leidingen verder te volgen of om één enkele kabel of leiding te kunnen traceren.

    De generator kan op meerdere manieren een signaal overbrengen. Via de inductiestand wordt het signaal de grond in gezonden. Hierdoor ontstaat een magnetisch veld, waardoor het signaal op de kabel terecht komt. Zo kan de generator boven de grond blijven staan en hoeft de kabel of leiding niet opgegraven te worden. Dit signaal is altijd 33kHz. Wanneer het signaal in deze stand wordt overgebracht moet de detector een minimale afstand 10 meter hebben tot de generator.

    Het is ook mogelijk om een directe aansluiting te creëren. Dit kan met de meegeleverde aansluitkabels, die direct op het geleidenede metaal aangesloten dienen te worden. De rode klem gaat op de kabel of leiding en de zwarte moet op de aarde. Het signaal is nu direct op de kabel of leiding overgebracht, wat te allen tijde de beste verbinding is.

    Combineer de DD130 Kabeldetectie set met accessoires

    De DD130 set kan met verschillende accessoires gecombineerd worden, bijvoorbeeld een signaalklem. Deze kan direct om de mantel van een kabel of leiding geplaatst worden en hoeft niet op het geleidende metaal aangesloten te worden.

    Verder kan gebruikgemaakt worden van een lichtnetaansluiting. Hiermee kan het signaal via een stopcontact op het lichtnet aangesloten worden. Ideaal rondom huizen of panden. Met een signaalhaspel kan de frequentie op de doorvoerhaspel overgezet worden, die door een loze leiding of afvoer gevoerd kan worden. Vervolgens kunnen dan ook deze leidingen gelokaliseerd worden.

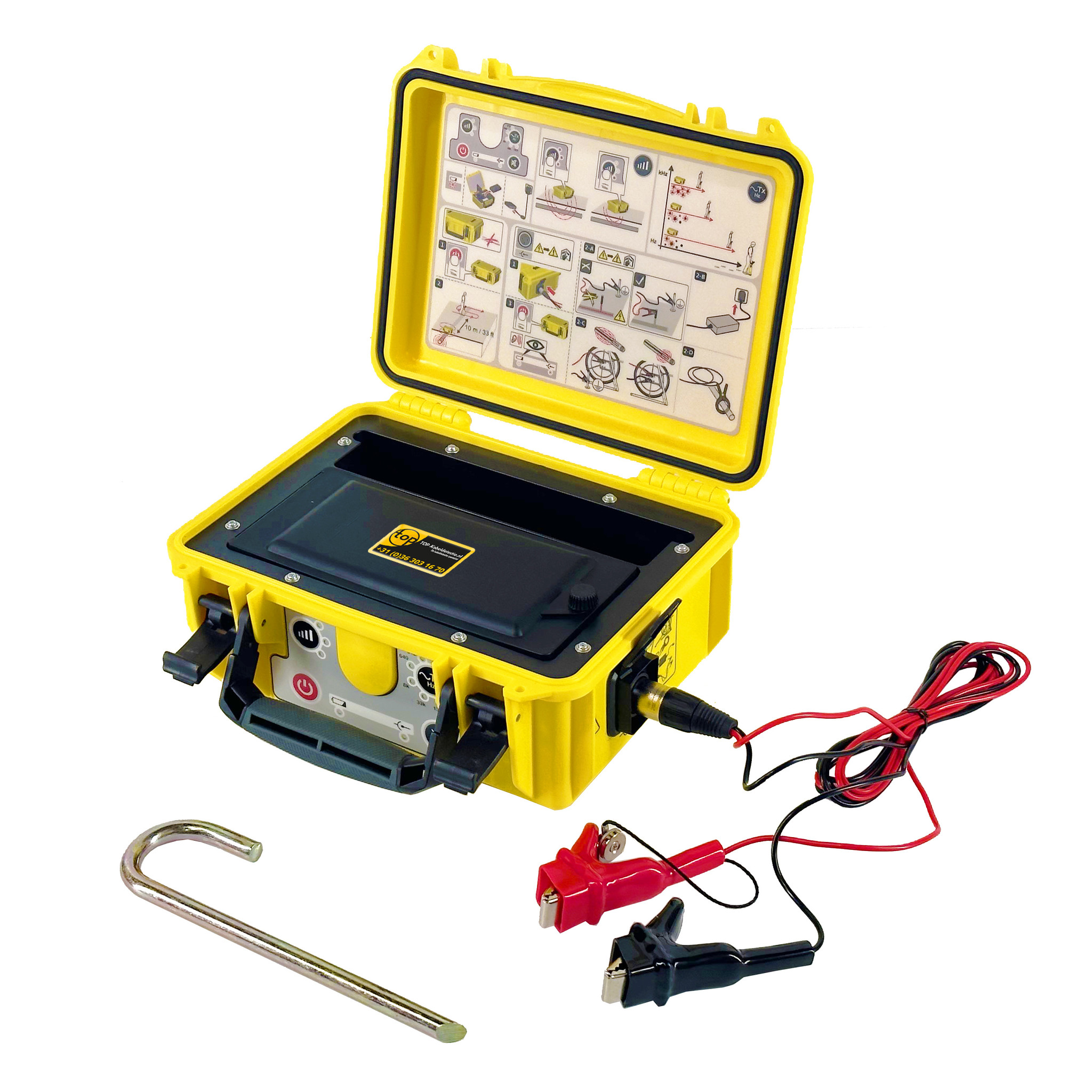

    De DA230 signaalgenerator is in 4 vermogensstanden in te stellen van zwak tot sterk. Ook is de signaalgenerator goed beschermd met een IP waarden van IP67 waardoor deze met gemak tegen regen en modder kan. De signaalgenerator is tevens voorzien van een Li-ion accu.

    De eigenschappen van de signalen:

    512Hz: kleinste verspreiding, zeer lange afstand (volgen)
    640Hz:
    kleine verspreiding, lange afstand (volgen)
    8kHz:
    normale verspreiding, middel lange afstand (vermijden)
    31kHz:
    grote verspreiding, korte afstand (vermijden)
    131kHz:
    grootste verspreiding, zeer korte afstand (vermijden)

    Functies:

    • Lokalisering van geleidende leidingen.
    • Gebruikersvriendelijk door automatische instellingen.
    • Start in de Power-Modus, hiermee worden leidingen, die gevaarlijke spanningen voeren als eerste herkend.
    • Geïntegreerde testfunctie ter voorkoming van fouten.

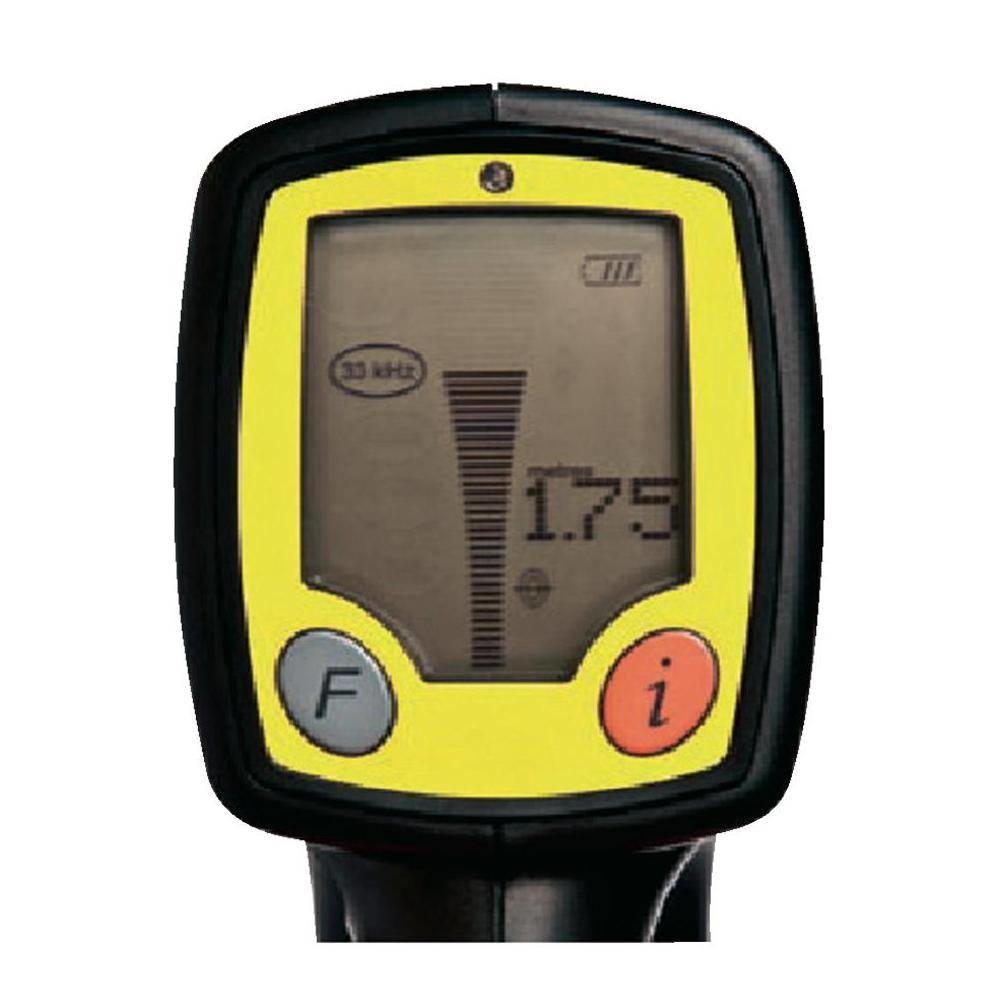

    • Goed zichtbaar lcd-display.

    De zoekstanden van de DD130 kabeldetectie set:

    Elke detector is voorzien van verschillende zoekstanden, die op de kabeldetector zelf ingesteld kunnen worden. Elke zoekstand heeft zijn eigenschappen voor het detecteren en/of lokaliseren van kabels of leidingen. Hieronder staat beschreven welke zoekstanden op de Leica DD130 uit de kabeldetector set zitten of klik hier voor uitgebreide informatie over de zoekstanden:

    Autostand

    Wanneer de detector in de autostand staat, zoekt deze tegelijkertijd in zowel de radiostand, stroomstand als de generatorstand. Hierdoor kunnen zoveel mogelijk kabels en leidingen vermeden worden.

    Radiostand

    In radiostand detecteert de detector alle geleidende kabels en leidingen die in de grond zitten. Het radiosignaal wat aanwezig is wordt automatisch overgebracht op het ondergrondse netwerk. Dit signaal is dan weer te detecteren met de kabeldetector.

    Stroomstand

    Zoals de naam al doet vermoeden wordt in deze stand gezocht naar stroomvoerende kabels. Wanneer er stroom op een kabel staat waar ook stroomafname is, ontstaat een magnetisch veld. Dit magnetische veld kan dan weer gedetecteerd worden met de Leica DD130 kabeldetectie set.

    Generatorstand

    De generatorstand wordt altijd gebruikt in combinatie met een generator van Leica. De signaalgenerator genereert een specifiek signaal wat gedetecteerd kan worden door de detector. Het signaal wat wordt gegenereerd door is speciaal geoptimaliseerd voor betere geleidingen en makkelijkere detectie. Hierdoor kunnen leidingen en kabels beter en nauwkeuriger gedetecteerd worden met de DD130 kabeldetector set.



    Leveringsomvang: Leica DD130 kabeldetector, Leica DA230 signaal generator

    KenmerkenLeica DD130 kabeldetector

    Frequentie/ModusStroommodus: 50 Hz
     Zendmodus: 15 kHz tot 60 kHz
     Signaalgeneratormodus:  131 kHz, 33 kHz, 8 kHz, 640Hz, 512Hz
     Automodus= Stroom + Zendmodus
    DiepteStroom tot 3m, Zend tot 2m
    Diepte indicatieSignaalgeneratormodus: 0,3 tot 3 m
    (alleen i.c.m. signaalgenerator)Haspelmodus:  0,3 tot 3 m
     Sondemodus: 0,3 tot 9 m
    Diepte nauwkeurigheid10%
    BeschermingIP54
    Bluetooth®-
    Batterijen6x AA batterij
    Werktijd15 uur
    Gewicht2,7 kg (incl. batterijen)
    Copatibiliteit-
    Geheugen-
    Capaciteit-

    Specificaties

    Artikelnummer
    872940-850274
